電子、半導體領域車間施工需要注意事項
admin1 2025-11-21 15:56:25 95閱讀
一、核心中的核心：微粒與分子級污染控制
這是半導體車間與其它領域最根本的區別。
超高級別的潔凈度：
等級：核心區域（如光刻區、工藝設備區）通常需要 ISO 1級至ISO 4級（相當于Class 1至Class 10）。這要求對0.1μm甚至更小粒徑的粒子進行嚴格控制。
實現手段：大面積覆蓋的超高效過濾器（ULPA），以及垂直單向流（層流） 氣流組織。
分子級污染（AMC）控制：
在空調系統中增加 化學過濾器（化學濾網），針對特定AMC進行吸附。
使用低釋氣（Low Outgassing）的裝修材料和設備。
對送入車間的超純氮氣（N2）等工藝氣體進行嚴格純化。
概念：控制空氣中微量的化學氣相分子，如酸性氣體（SOx, NOx）、堿性氣體（NH3）、可冷凝有機物（DOP）、摻雜劑（B, P, As）等。這些分子會在晶圓表面形成薄膜，導致電路腐蝕或缺陷。
實現手段：
二、精密環境控制：超越溫濕度的范疇
無與倫比的溫濕度精度：
溫度：通常要求 22±0.1°C 甚至 ±0.01°C。微小的溫度波動會導致光刻設備的熱膨脹，造成對準誤差。
濕度：通常要求 45±3%RH 甚至更嚴。過高的濕度會導致金屬腐蝕，過低則易產生靜電。
實現手段：需要高精度的冷水機組、二次泵系統、以及位于天花板內的干冷卻盤管 來抵消設備發熱。新風需要進行深度除濕處理。
微振動控制：
獨立基礎（彈簧浮筑地板）：為整個車間或關鍵設備區域建立與建筑主體結構分離的獨立混凝土板，并采用空氣彈簧或阻尼器隔離。
將振動源（如風機、水泵、空調機組）遠離核心區，并設置獨立的隔振基礎。
風管、水管等管道需采用柔性連接，防止振動傳遞。
要求：光刻機等精密設備對振動極其敏感，要求振動速度通常在 1-2 μm/s 甚至更低。
實現手段：
靜電（ESD）控制：
防靜電地面：必須采用 導電型或靜電耗散型環氧自流平或PVC地板，并建立可靠的接地系統。
墻面和吊頂材料也應具備抗靜電性能。
維持適當的濕度有助于減少靜電產生。
危害：靜電吸附塵埃，甚至擊穿微小的電路。
實現手段：
三、裝修材料與結構：極致的光滑與惰性

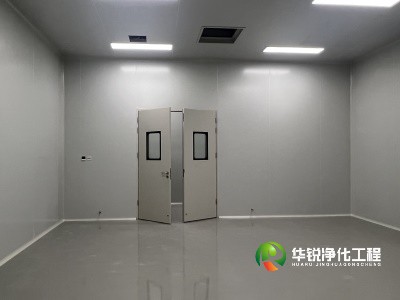

圍護結構：
墻面/吊頂：首選高等級金屬夾芯板（如電泳鋁板、不銹鋼板），板與板之間采用無打膠的企口連接方式，最大限度減少產塵點和AMC釋放源。
高架地板系統：普遍采用格柵地板，形成垂直單向流的送風方式。地板下方空間同時作為回風靜壓箱和線纜、管道敷設空間。
特殊設計：
無接縫、無死角：所有陰陽角必須做成大圓弧角（R角），地面與墻面的連接處也應做成圓弧，確保無清潔死角。
高平整度與高承載：地面平整度要求極高（如2m范圍內±2mm），以支撐數十噸重的精密設備。同時，吊頂系統也需具備高承重能力，以支撐FFU、風管和工藝管路。
四、核心系統施工：精度與可靠性的保障
微環境與隔離技術：
在開放式的大潔凈室內，為核心設備（如光刻機、度量衡設備）設置 微環境（Mini-Environment），如隔離罩（FOUP/LPU） 和標準機械接口（SMIF），將晶圓與外界環境隔離，實現局部的更高潔凈度。
超純水（UPW）與特種氣體系統：
超純水：管道必須采用 316L及以上等級的EP級（電拋光）不銹鋼管，采用自動軌道焊接，內壁粗糙度需達到極低水平（如Ra<0.25μm），并進行嚴格的清洗、鈍化、檢測，確保水質達到PPT（萬億分之一）級別。
特種氣體：對于易燃、有毒、腐蝕性氣體，必須使用 CDA（雙套管） 輸送，外管充入氮氣進行檢漏監控。氣體面板、閥門等所有部件都需是高純度、低釋氣產品。
節能設計與FFU應用：
由于風量巨大，能耗極高。普遍采用 FFU（風機過濾單元） 系統，因其比傳統集中送風系統更靈活、更節能。
采用變頻控制，根據實際工況調節風機轉速，降低能耗。
五、施工管理：超凈施工
分階段施工與清潔：施工必須分區域、分階段進行，并建立嚴格的準入和清潔程序。工人需穿著專用潔凈服。
材料與工具管理：所有進入車間的材料和工具都必須經過清潔。禁止使用易產塵的材料（如木材、普通紙板）。
過程檢驗：對焊接、密封等關鍵工序進行100%檢驗，并對AMC、粒子濃度進行實時監測。
